MOF 개요



MOF는 전력 시스템에서 핵심적인 부품으로, 그 중요성은 더 이상 무시할 수 없습니다. 그러나 MOF가 오랜 기간 사용되다 보면 고장이 발생하거나 기술적으로 더 나은 장치가 등장할 수 있습니다. 따라서 MOF 교체 시공은 전력 시스템 유지보수와 개선에 중요한 부분을 차지하게 됩니다.



이 글에서는 MOF 교체 시공에 대해 자세히 살펴보겠습니다. MOF 교체 시공은 전력 시스템의 안정성과 효율성을 유지하는데 중요한 역할을 합니다. MOF 교체 시공에 필요한 절차와 과정, 그리고 주의할 점에 대해 알아보고, 안정적이고 효율적인 전력 시스템을 구축하기 위한 전략에 대해 논의할 것입니다.

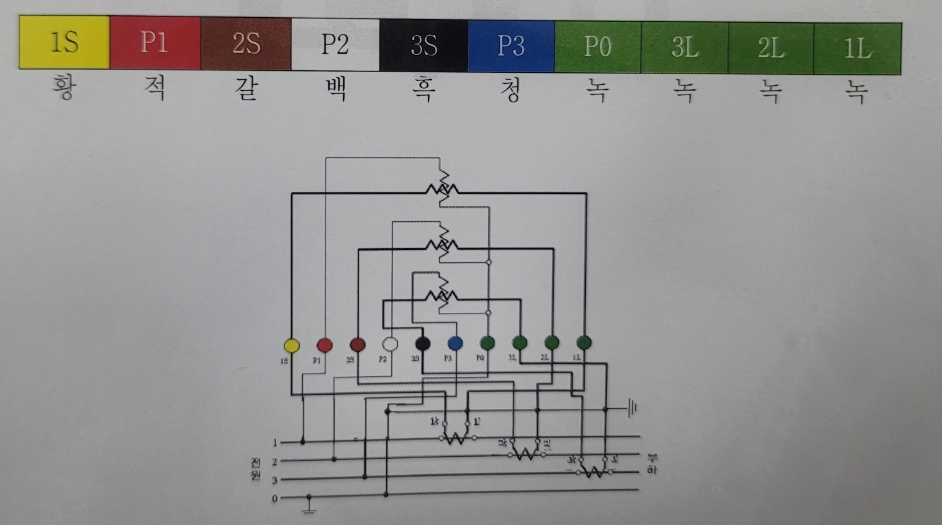

MOF 결선, 결선도 - 황정갈백흑청녹



MOF결선, 결선도

MOF 교체 순서

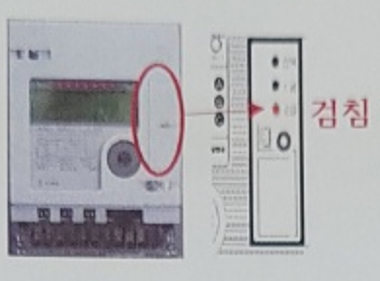

1. 전자식 전력량계 중간검침값 확정

- 봉인 제거 후 커버를 열고 빨간색 검침버튼 5초간 1회 누름

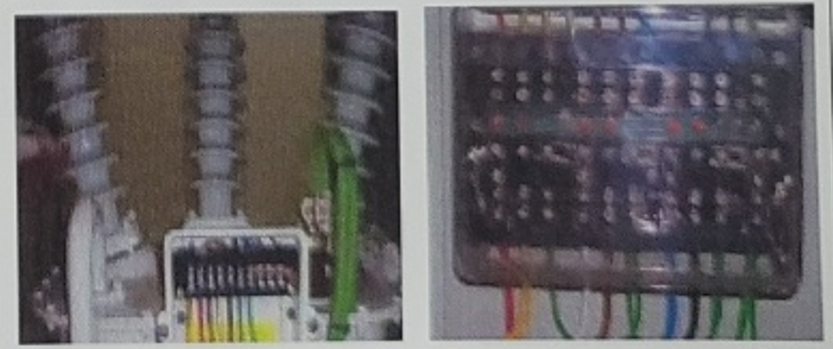

2. 교체 전 MOF단자, TTB 단자 결선상태 동일여부 확인 / 촬영

(TTB : Test Terminal Block)

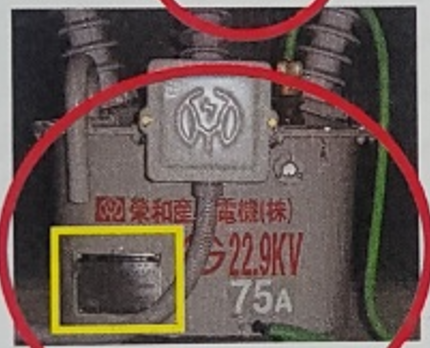

3. 시험성적사항 & 명판 & 몸체 CT비 동일여부 확인

MOF 명판, 몸체 사진 촬영

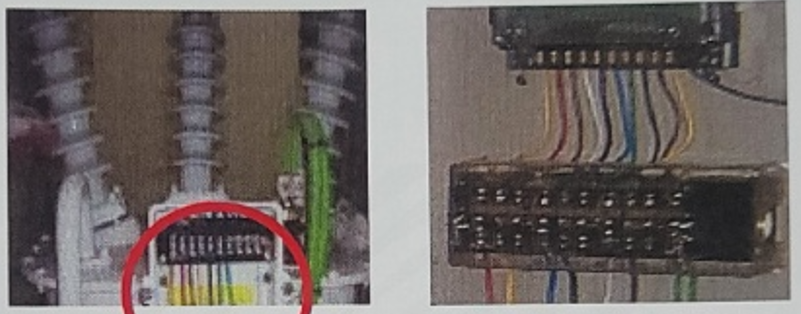

4. 교체 후 MOF단자 TTB 단자 결선상태 동일여부 확인 / 촬영

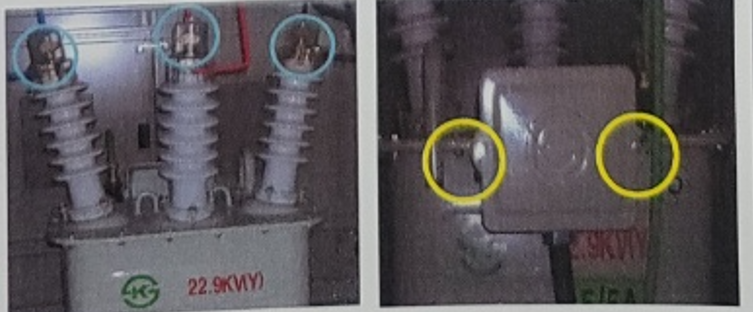

5. MOF 단자함, 붓싱 카바 봉인 후 사진촬영









MOF 유지보수 점검사항

전기 시설은 우리의 생활과 산업활동에 필수적이지만, 가끔은 예상치 못한 문제로 인해 안전에 위협을 받을 수 있습니다. 특히 MOF(Metering Outfit)와 관련된 문제는 전기 시설의 안전과 성능에 직접적인 영향을 미칠 수 있습니다. 이를 해결하고 안전을 유지하기 위해 MOF 유지보수와 관련된 몇 가지 주요한 주의사항을 알아보겠습니다.

1. 노후 및 낙뢰로 인한 절연파괴 및 손상:

MOF는 오랜 기간 사용되다 보면 노후화되어 절연파괴 및 손상될 수 있습니다. 또한 낙뢰로 인한 전력 시스템의 손상도 고려해야 합니다. 따라서 정기적인 점검과 유지보수가 필요합니다.



2. 누유 시 즉시 전원 차단:

MOF 내부에서 누설이 발생할 경우, 즉시 전원을 차단하여 화재나 감전 사고 등을 예방해야 합니다. 누설은 주로 절연유나 절연 물질로 인한 것일 수 있으므로 주의가 필요합니다.



3. 2차 측 장기간 개방:

MOF의 2차 측이 장기간 개방되어 있는 경우, 환경 요소로 인한 손상이 발생할 수 있습니다. 이를 방지하기 위해 개방된 장치는 필요한 경우에만 개방하고, 나머지 경우에는 밀폐된 상태를 유지해야 합니다.

4. 흡습 호흡기 관리 미흡:

MOF 내부의 흡습 호흡기가 제대로 관리되지 않으면 내부의 습기나 수분이 증가하여 전기 부품에 손상을 줄 수 있습니다. 따라서 흡습 호흡기의 상태를 주기적으로 확인하고 유지보수해야 합니다.



5. 절연유 관리 미흡:

MOF 내부의 절연유 상태가 미흡하면 전기 부품 간의 절연이 약화되어 감전 사고를 유발할 수 있습니다. 따라서 절연유의 게이지를 정기적으로 확인하고 필요시 교체해야 합니다.



안전한 전기 시설을 유지하기 위해서는 MOF의 정기적인 점검과 유지보수가 필수적입니다.

위에서 언급한 주요한 주의사항을 준수하여 전기 시설의 안전을 확보하고 문제를 예방하는 데 도움이 될 것입니다.



MOF 마무리

전력 시스템은 우리의 현대 사회에서 핵심적인 역할을 하고 있습니다. 전기는 우리의 생활과 산업, 기업 등 모든 영역에서 필수적으로 사용되며, 전력 시스템은 이러한 전기를 효율적으로 공급하고 관리하는 데 중요한 역할을 합니다. 전력 시스템을 구성하는 여러 요소 중 하나가 바로 MOF(Metering Outfit)입니다. MOF는 전력 사용량을 측정하고 관리하는데 필수적인 장치로, 전기 유틸리티, 산업 시설, 상업 시설 등 다양한 곳에서 사용됩니다.



MOF는 시간이 흐름에 따라 기술적으로 발전해 왔습니다. 초기의 MOF는 단순한 전력 측정 장치로서의 기능을 가졌지만, 현대의 MOF는 고급화되어 데이터 통신 기능, 데이터 로깅 기능, 원격 제어 기능 등을 포함하고 있습니다. 이러한 기술적 발전은 전력 관리 및 모니터링을 더욱 효율적으로 만들어주며, 에너지 효율성을 향상하는 데 기여하고 있습니다.
