투상도법 - 정투상도, 투시도법, 제3각법
투상도법, 정투상도, 투시도법
| 구분 | 내용 |
| 투상도법 (Projection) | 어떤 물체에 광선을 비추어 하나의 평면에 맺히는 물품의 형태를 표시하는 방법 형상 크기 위치 등을 일정한 법칙에 따라 표시하는 도법 |

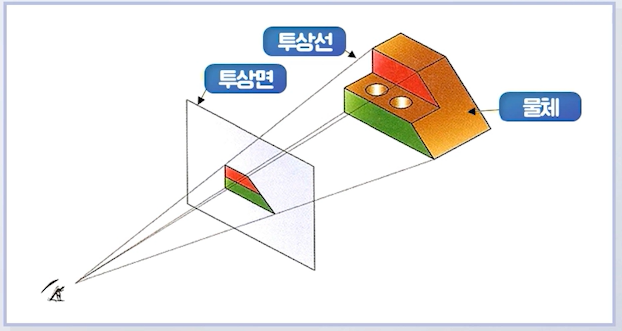

| 정투상도 | 시선과 투상선이 평행하게 물체를 지나 투상면에 수직으로 닿고 투상된 물체가 투상면에 나란하기 때문에 물체의 형상도 정확하게 표현 가능 |
 |
|

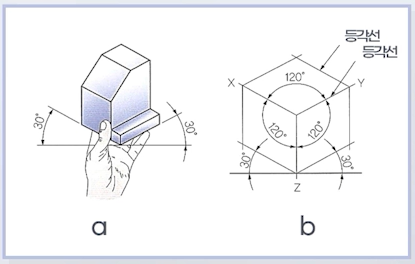

| 등각투상도 | 각이 서로 120도를 이루는 3개의 축을 등각선으로 하여 작성 물체를 입체적으로 알기 쉽게 나타냄, 설명도 구상도 등을 그릴 때 주로 사용 기본축의 방향을 달리하여 여러방향으로 나타낼 수 있음 |
 |
|

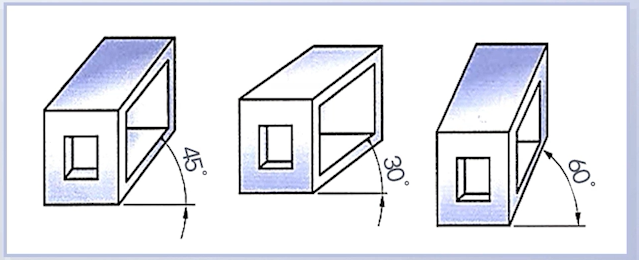

| 사투상도 | 물체의 정면 형태만 실 치수로 도시하고 앞쪽에서 뒤 끝 까지는 한쪽으로 경사지게 그림 설명도, 상상도 등에 사용됨 |
 |
|
| 투시도법 | 시선에 가까울수록 크게, 멀수록 작게 나타내는 방법 원근감이 잘 나타남, 입체적 투상도법, 조감도에 활용ㅇ |
 |
제1각법, 제3각법
| 구분 | 내용 | |

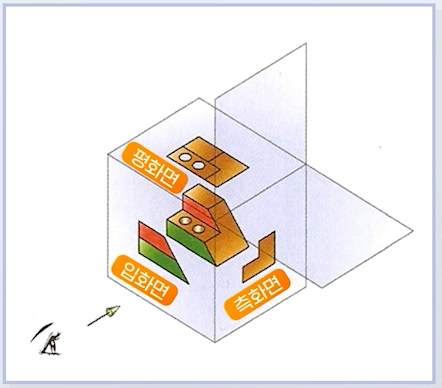

| 제1각법, 제3각법 |  |
|
| 표시기호 |  |
|
| 제3각법 (한국산업규격 ks) |  |
 |
 |
||
