나사의 종류





구분	설명
수나사 External Screw	축에 균일한 단면의 홈을 나선형으로 새긴 것
암나사 Internal Screw	멍에 균일한 단면의 홈을 나선형으로 새긴 것
오른나사 Right Hand Thread	오른쪽 방향으로 돌렸을 때 축 방향으로 전진하는 나사
왼나사 Left Hand Thread	왼쪽 방향으로 돌렸을 때 축 방향으로 전진하는 나사
한 줄 나사 Single Thread	1피치마다 나사산이 한 개인 나사 리드(Lead)와 피치가 같음
여러 줄 나사 Multi Thread	1피치마다 나사산이 두 개 이상인 나사
결합용 나사	기계 부품의 결합과 위치를 조정하는 경우 삼각나사 - 미터나사, 유니파이나사, 관용나사
운동용 나사	회전 운동을 비교적 늦은 속도의 직선 운동으로 바꿈 사각나사, 사다리꼴나사, 톱니나사, 둥근나사, 볼나사



#리드(Lead) : 나사를 1회전 시켰을 때 축방향으로 전진하는 거리

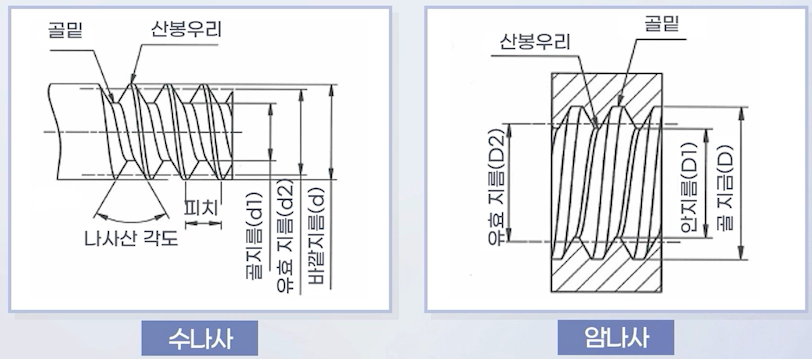

수나사 암나사 구성

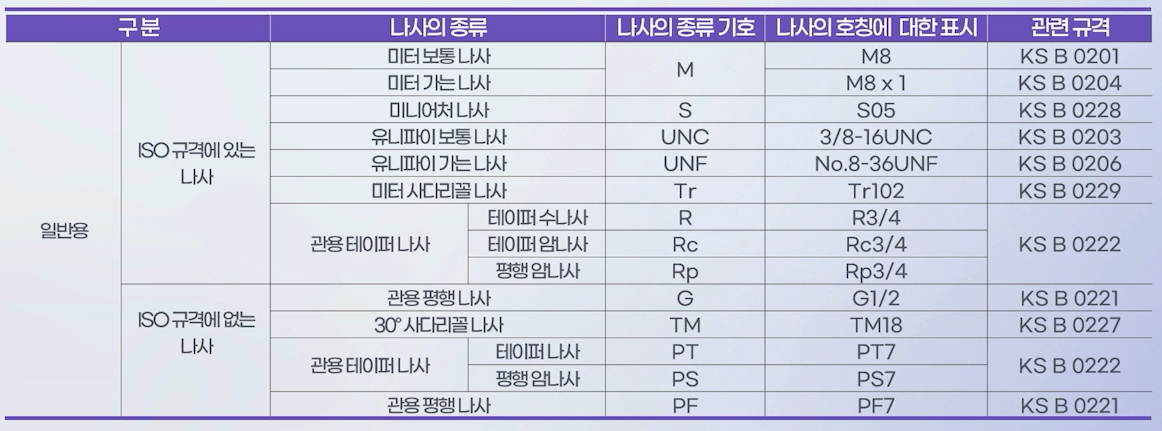

나사의 기호





나사의 기호

나사의 표시방법



기본	일반적으로 한 줄, 오른나사를 많이 사용하므로 감김방향과 나사산 줄 수를 표시하지 않음 미터보통나사의 경우 바깥지름에 따라 피치가 정해져 있어 표시하지 않음 관용나사의 경우 바깥지름에 따라 나사산의 수가 정해져 있어 표시하지 않음
피치를 mm로  표시	나사기호 나사바깥지름 "X" 피치 ex) M6x0.5, M6 (미터보통나사의 경우 보통 생략)
피치를 나사산수로 표시	나사기호 나사바깥지름 "산" 나사산 수 ex) M6산40
유니파이나사	나사의바깥지름or번호 " - " 나사산 수 나사기호







키 (key)



축이 풀리 또는 기어 등의 회전체를 고정시켜 축과 회전체가 미끄러지지 않고 회전을 정확하게 전달하는데 사용됨

- 펑 키, 안장 키, 묻힘 키, 접선 키, 미끄럼 키, 반달 키, 스플라인, 세레이션



키의 종류

스플라인

세레이션





핀  Pin



기계 부품의 위치 결정, 탈락 방지, 이동 방지 등으로 사용하는 기계요소

기계 접촉면의 미끄럼 방지나 너트의 풀림 방지 및 위치 고정용 등 비교적 큰 힘이 걸리지 않는 곳에 사용

평행 핀, 테이퍼 핀, 분할 핀

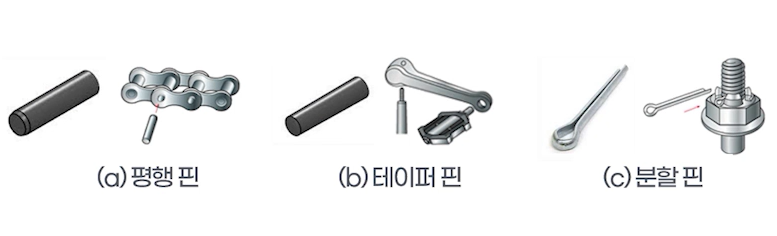

핀 종류

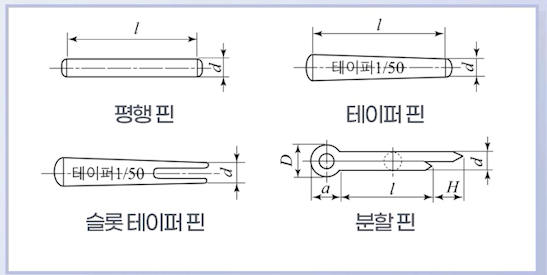

핀 종류







리벳



강철판, 형강 등의 금속 재료를 영구적으로 결합하는 데 사용되는 막대 모양의 기계요소

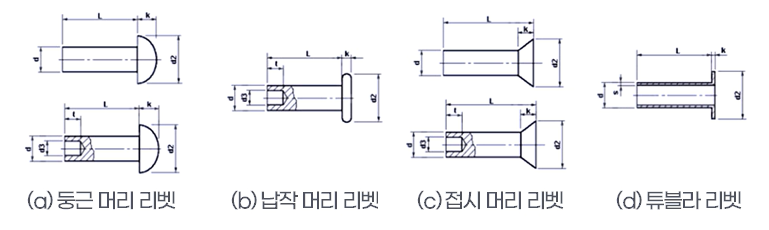

리벳 종류
